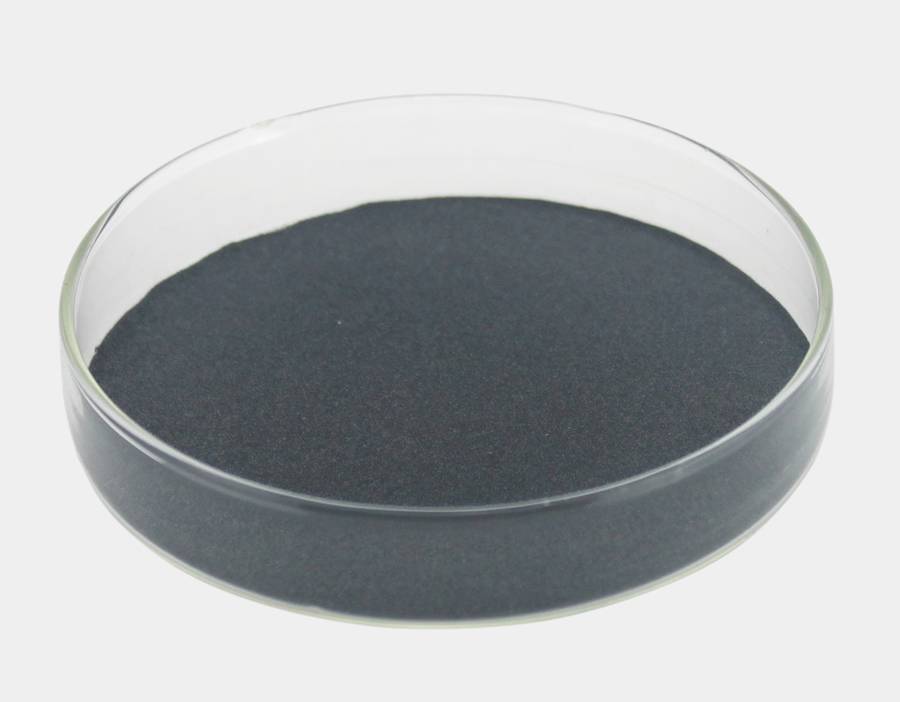

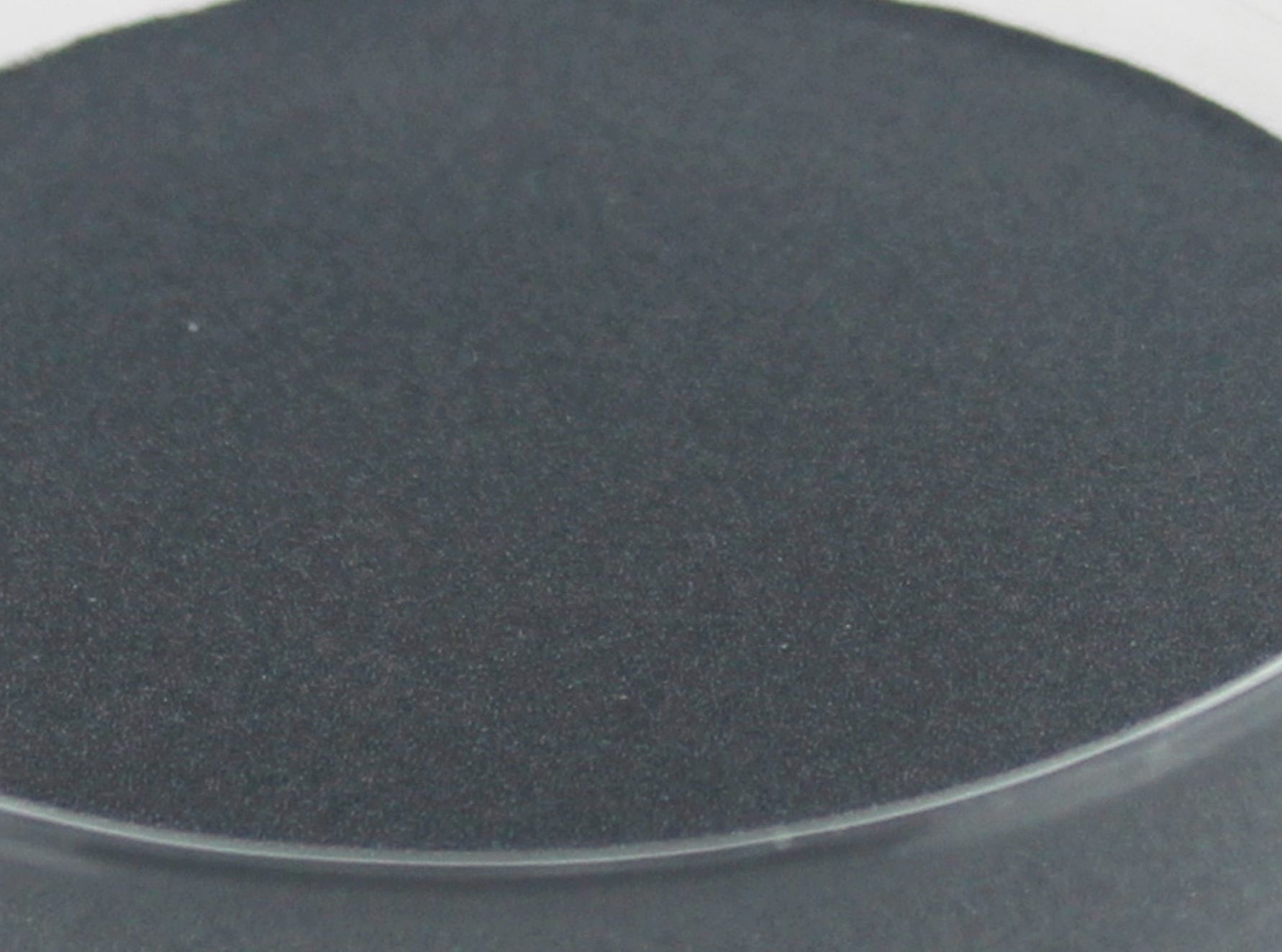

屏蔽效果好， 防止腐蝕物質(zhì)和水份侵入的效果好
        化學(xué)上惰性的薄片云鐵顏料， 在漆膜內(nèi)層疊， 水份透入困難，如與耐水漆料如醇酸、氯化橡膠和環(huán)氧樹脂等配合使用， 防銹能力可大幅度提高。宜用于濕熱地帶、海洋和廠礦地區(qū)。

耐候性能優(yōu)良
        云鐵能反射，吸收紫外線，保護(hù)漆料不受破壞，對(duì)抗粉化有特殊作用。
        光敏性很弱，遇到日光、雨、露、霜、雪，很難被破壞，具有耐紫外線輻射的功能亦可用于防腐面漆。
        與漆料不發(fā)生化學(xué)反應(yīng)， 可使漆膜長(zhǎng)期保持彈性。又由于片狀顏料較之顆粒狀顏料，在粉化時(shí)不易移去，依然起屏障作用, 從而延長(zhǎng)了漆膜的使用壽命。

易于施工， 適于厚涂
        云鐵漆可以空氣噴涂、高壓無空氣噴涂、滾涂或刷涂。一般長(zhǎng)油醇酸漆, 一道干膜厚度為20-40μm， 而醇酸云鐵漆的一道干膜厚度達(dá)40-60 μm。
        層狀結(jié)構(gòu)使其具有其他氧化鐵涂料所沒有的高遮蓋力。
        涂膜固化時(shí)收縮率低，使機(jī)械強(qiáng)度增加。

漆膜間附著力強(qiáng)
        面漆中層疊的云鐵薄片有合宜的粗糙度，能保持穩(wěn)定的附著力， 在戶外使用二、三個(gè)月以后, 漆膜表面部分露出云鐵晶體， 更能增加其上的附著能力。
        云母氧化鐵顏料在漆膜中可形成凹凸面提高對(duì)二次涂層的附著。

耐熱性優(yōu)異
        云鐵顏料本身能耐900℃ 高溫，與有機(jī)硅漆料配合， 可制成耐高溫油漆。

無毒環(huán)保
        云母氧化鐵本身基本不含鉛、鉻等重金屬，且可以替代紅丹等防銹顏料。
        可進(jìn)行火焰切割或焊接， 不會(huì)像紅丹等含鉛有毒顏料易于危害電焊工， 發(fā)生嚴(yán)重的鉛中毒職業(yè)病。

價(jià)格低廉
        云母氧化鐵是質(zhì)優(yōu)價(jià)低的高性價(jià)比防銹顏料，在重防腐領(lǐng)域中被大量使用。
        用于富鋅底漆涂層之上的中間漆，既對(duì)整個(gè)涂膜起到良好的封閉屏蔽作用，有效地提高涂層的抗?jié)B性和防腐性，又增加了涂層的厚度，降低涂層的造價(jià)。

       由于漆膜的穩(wěn)定性和機(jī)械強(qiáng)度高，純度高、耐高溫，尤其抗粉化特性佳，云母氧化鐵顏料可做成多種底漆、中間涂層、面漆。

       (1)使用本產(chǎn)品制造的防腐防銹油漆（涂料）主要用于鐵路橋梁、車輛、鐵塔、儲(chǔ)罐、農(nóng)機(jī)、船舶、集裝箱，也可用于冶金、采礦、化工（氯堿車間）、石油（管道儲(chǔ)罐）、水電（大型水閘門、發(fā)電廠冷卻塔）、高爐煙囪等一切大型鋼結(jié)構(gòu)。
       (2)用來制成耐高溫油漆和紅外線偵測(cè)油漆。

       （1）天然品灰色云母氧化鐵被過分磨細(xì)后，易變?yōu)榧t色， 在制漆過程中， 對(duì)選用的設(shè)備要求不破壞云母氧化鐵顏料的粒度為原則，因而在制漆過程中盡可能不采用三輥, 砂磨和球磨機(jī)設(shè)備。推薦選用鋸齒渦輪的高速分散機(jī)*高線速度為15-22m/s，分散時(shí)間在20-30min，溫度在50-60℃以下， 確保灰色云母氧化鐵的粒度不磨細(xì)成紅色， 使云鐵顏料的片狀結(jié)構(gòu)完整；

       （2）灰色云母氧化鐵顏料的密度較大, 制成的油漆在存放期中易沉淀結(jié)塊。可在制漆過程中添加防沉劑，如改性膨潤(rùn)土、氫比蓖麻油等。由于加入防沉劑， 使顏料儲(chǔ)存期間沉淀松軟， 用時(shí)易攪拌均勻；

       （3）經(jīng)偶聯(lián)劑處理可以增加鱗片與樹脂間的黏結(jié)力和在樹脂中的平行排列以及在涂層體系中的漂浮穩(wěn)定性，從而提高涂層的抗?jié)B性。偶聯(lián)劑可以選用硅烷偶聯(lián)劑（如KH550、KH560）或鈦酸酯偶聯(lián)劑（如NDZ311、NDZ-201），不同的樹脂應(yīng)選擇不同分子結(jié)構(gòu)的偶聯(lián)劑和相應(yīng)的表面處理工藝（浸潤(rùn)法或摻混法）。
